アナログ用超広帯域(6GHz)PDモジュール
(開発中)

帯域3GHz 保証の現行品と同一構造で、且つ同等の電気・光学特性を維持しつつ、更なる広帯域化を実現しております。尚、超高精細4K・8K放送周波数においても、リード長6mm程度でモジュール実装可能です。

用途
・RF信号伝送(RoF) 5G Sub-6GHz帯対応
・EMCノイズ計測システム
・その他センシング・モニタ分野 等

電気・光学特性
・光電変換効率 ≧0.81A/W @ λ=1550nm, Vr=5V
・反射減衰量  ≧40dB @ λ=1550nm, Vr=5V
・暗電流    ≦1.0nA @Vr=5V
・歪特性    ≦-60dBc @IMD2,≦-70dBc @IMD3,OMI=40%,光量=0dBm,Vr5V



                                         お問い合わせはコチラ


アナログ用広帯域(3GHz)PDモジュール

CATV・FTTxでの映像伝送システム、電波不感帯対策用システム等に使用可能な高性能アナログPDモジュールです。リード長を短く使用することで、4K・8K放送対応の光受信機にも適用可能です。

    ピグテール型

           レセプタクル型

広周波数帯域
4K・8K対応 Min.3.5GHz@リード長2mm以下(CS左旋円偏波3.224GHz対応)
         Min.3.0GHz@リード長5mm以下(BS左旋円偏波2.681GHz対応)

高光電変換効率
Typ. 1.00A/W

高反射減衰量
Typ. 50dB

低歪み特性
Typ. -70dBc@IMD2, MI=40%, 光量=0dBm, Vr=5V

高品質・高信頼性
YAG溶接組立、Telcordia GR-468-CORE クリア

アナログPDモジュール カタログ(321KB)


周波数特性 代表データ

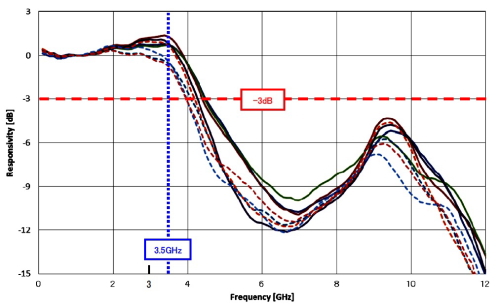

■リード長 3mm

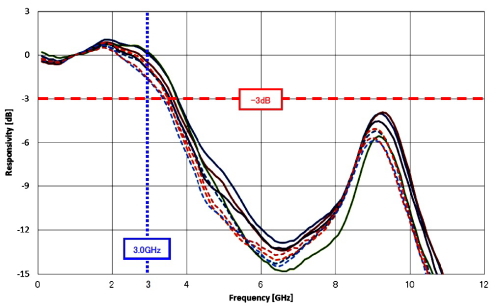

■リード長 6mm

RFoGシステム対応光送受信モジュール

CATVネットワークにおけるHFCシステムから、将来の完全FTTHシステムへの移行を、よりシームレスに実施可能なRFoG(Radio Frequency over Glass)システム加入者側端末機器で使用可能な光送受信モジュールです。



特徴
・バーストモード伝送に適した1610nmDFBレーザー
・アナログ信号受信に適した1550nmフォトダイオード
・広温度範囲動作 -20~85℃(ケース温度)
・低歪特性
・Telcordia GR-468-COREに準拠
・RoHS対応

用途
・RFoG及びケーブルPONシステム
・アナログ光信号送信・受信システム
・一芯双方向光通信システム

RFoG対応光送受信モジュール カタログ(342KB)

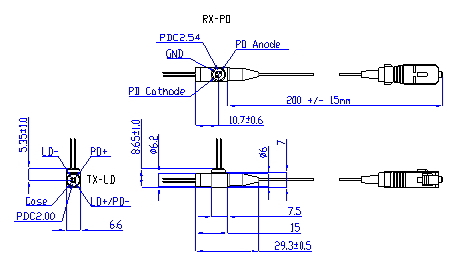

外観寸法及びピン配置

■LD・PDピン回転方向傾き許容範囲 ≦±10度
■一般公差:±0.5 単位:mm
